インポートしたDXFデータから3Dモデリングを行ってみた＜その３／全４回＞

---



---

2次元図面のDXFデータを3次元CAD SOLIDWORKSで読み込んで3Dモデリングを行うため、前回は正しいスケッチ平面に平面図、正面図、右側面図を定義しました。

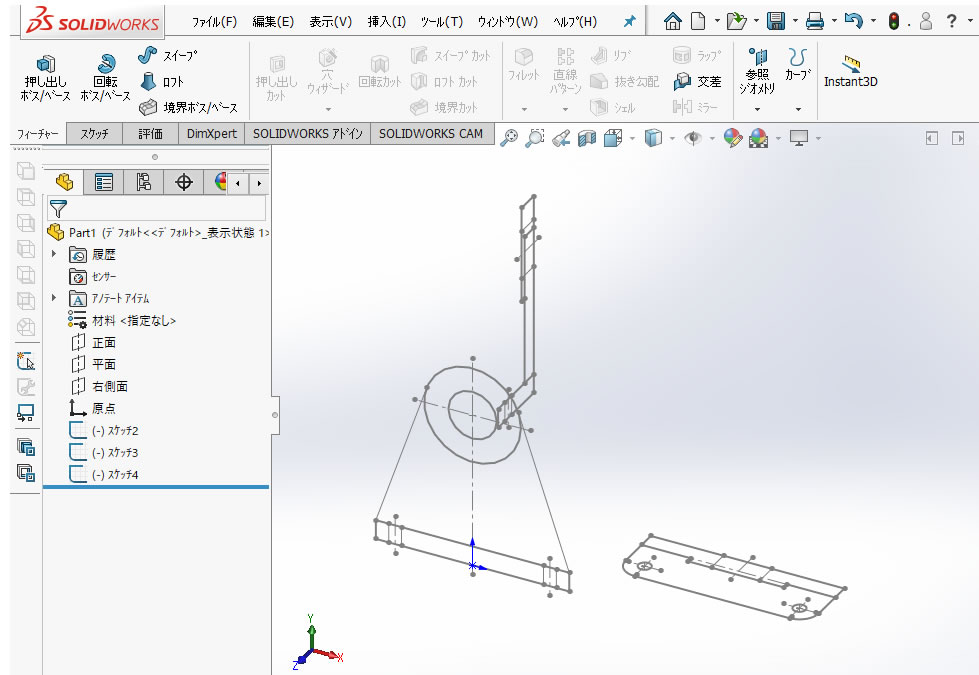

ただ、それぞれのエンティティが離れている状態になっています。このままではモデリング作業が面倒なので、原点を合せてみました。

正面図の原点を合わせる

正面図のエンティティがあるスケッチを選択して、原点にする点をクリックしました。

［2Dから3Dへのツールバー］－［スケッチ整列］を使って正面図の原点を定義しました。

正面図を原点に合わせることができました。

平面図の原点を合わせる

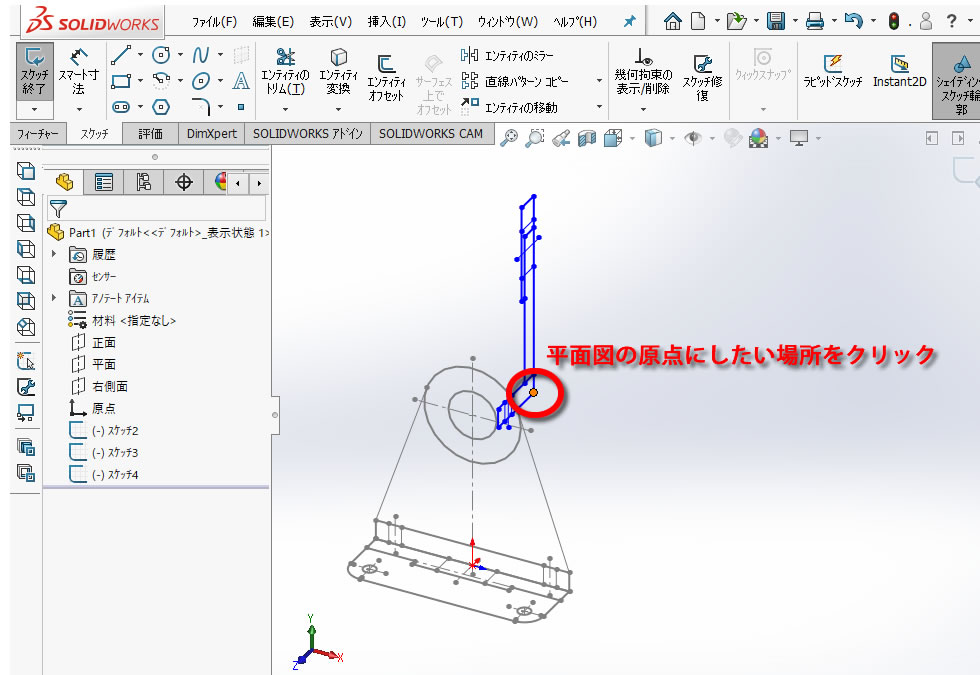

平面図のエンティティがあるスケッチを選択して、原点にする点をクリックしました。

［2Dから3Dへのツールバー］－［スケッチ整列］を使って平面図の原点を定義しました。

平面図を原点に合わせることができました。

右側面図の原点を合わせる

右側面図のエンティティがあるスケッチを選択して、原点にする点をクリックしました。

［2Dから3Dへのツールバー］－［スケッチ整列］を使って右側面図の原点を定義しました。

右側面図を原点に合わせることができました。

それぞれの原点を合せたことで正面、平面、右側面の位置関係がわかりやすくなりました。
3Dモデリングを行うとき、正面を押し出すときの厚さは右側面のエンティティを参照することができます。

次回は原点を合せたスケッチを使って、3Dモデルを作成したいと思います。

---
