（AutoCAD）伸縮させる長さを指定して線の長さを変更してみました

作図してある線分の長さを指定した長さ（距離）だけ増減したくて［トリム］コマンドや［延長］コマンドを実行してみましたができないようです。
線の長さを２０ｍｍ伸ばしたい、または、２０ｍｍ縮めたいときは［長さ変更（LENGTHEN）］コマンドが使えるようです。

直前のコマンドを再実行

入力した数値分、線を伸縮させる

［長さ変更（LENGTHEN）］コマンドを実行するには、リボンメニューの［ホーム］タブ－［修正］パネルを展開させて［長さ変更（LENGTHEN）］コマンドを選択します。

長さ変更コマンドのアイコンメニュー

［長さ変更（LENGTHEN）］コマンドを実行したら、コマンドラインからオプション［増減（DE）］を選択します。

コマンドオプションを選択

続けて、伸縮させる長さ（距離）を入力します。ここで入力する数値は線全体の長さではなく、伸縮させる分の数値なので注意が必要です。
また、伸ばしたいときは正の数値（例：20）、縮めたいときは負の数値（例：-20）を入力します。

数値を入力したら伸縮させたい線の端点にクロスヘアカーソルを近づて、クリックすると線の長さが変更されます。

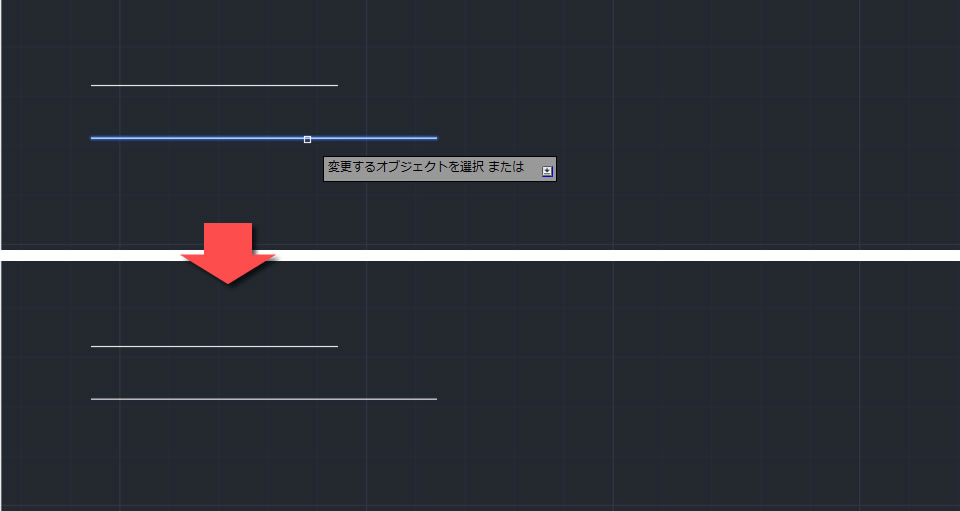

長さ変更コマンドの実行結果

このコマンドは連続して実行できるので、同じ長さで複数の線の長さを増減させたいとき便利ですね。

何もコマンドを実行していない状態で線を選択すると表示させる「グリップ」を使って線の長さを変更することもできます。

伸縮させたい側の端点にあるグリップにクロスへカーソルを乗せてから、表示される「ダイナミックグリップメニュー」から［長さ変更］を選択するか、マウスの左ボタンをクリックすると、入力した数値分、線を伸縮させることができます。

こちらの方法は長さを伸縮させたい線が１本のときは便利ですが、複数本あるときは手間がかかりそうですね。

グリップを使った場合

［オプション］ダイアログボックスを開いて、［選択］タブの［グリップ］欄にある［ダイナミックグリップメニューを表示］のチェックをオンにしてみてください。
