基本的な機能のひとつ[押し出し]コマンドは3D形状を作成するときに頻繁に使うことになるAutodesk Inventorの重要な機能です。
ここでは、押し出しの「距離」を指定して3D形状を作成してみました。

インベンターの押し出しコマンド

スケッチが必要

[押し出し]コマンドを使うには、作りたい3D形状を1方向からみた平面図「スケッチ」が必要です。
このスケッチに作図された2次元図形に[押し出し]コマンドで厚さを加えることで3D形状が作成されます。

インベンターのスケッチ画面

[押し出し]コマンドを実行

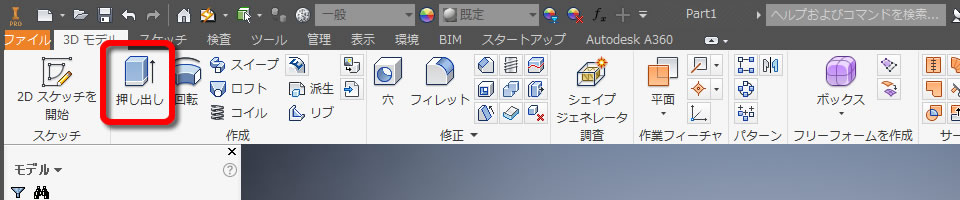

リボンメニューの[3Dモデル]タブの[作成]パネルにある[押し出し]コマンドをクリックします。

押し出しコマンドのアイコン

コマンドが実行されると[押し出し]ダイアログボックスが表示され、3Dモデルがプレビュー表示されます。

実行されたコマンド

距離を入力

押し出しコマンド実行中に表示されるプレビュー表示は寸法は決まっていないので、「距離」を指定して寸法を決めます。

【数値を入力する方法】

[押し出し]ダイアログボックスにある[距離]の入力欄に数値を入力します。数値は何度も修正でき、再入力のたびにプレビュー表示も変更されます。

距離で厚さを指示

【ドラッグする方法】

スケッチを押し出す方向に矢印が表示されています。この矢印をドラッグすることで距離を指定できます。

ドラッグで厚さを指示

押し出しの方法を変更

[押し出し]ダイアログボックスにあるアイコンをクリックすると押し出す方向が変わります。スケッチを基準に選択した方向へ入力した距離の大きさでプレビュー表示されます。

押し出す方向を選択

【方向1】

スケッチが水平面の場合、上方向に押し出された3D形状になります。。

方向1

【方向2】

スケッチが水平面の場合、下方向に押し出された3D形状になります。

方向2

【対称】

スケッチが水平面の場合、スケッチを中心に上下方向に同じ距離で押し出された3D形状になります。

対称

【非対称】

スケッチが水平面の場合、スケッチを中心に上方向と下方向に異なる距離で押し出された3D形状になります。

非対象

3Dモデルを確定

押し出す距離と方向が決まったら、下記どちらかの方法で3Dモデルを確定させます。

OKボタンで確定

これで指定した距離で押し出した3Dモデルが作成されました。
押し出して作成された3D形状は1つのフィーチャーとしてブラウザに追加されます。
