機械設計に最適化された数々の機能を持つ「ARES Mechanical」（アレス メカニカル）はDWGデータ形式に対応した機械製図のためのDWG互換CADです。
これには、機械図面に不可欠なJIS,ISO, ANSI, DIN, BSIなどの国際規格の対応、ネジやボルトなどのツールライブラリ、BOM・バルーン等の機能を搭載しています。さらに、AutoCAD Mechanicalで作成されたパーツ参照の修正も可能です。
機械設計・製造者の幅広いニーズを満ながらもコストパフォーマンスに優れたDWGデータの2D機械図面を作成できるCADソフトウェアです。
パソコン単独で使用するスタンドアロン版、LANに接続されたパソコンで共用できるネットワーク版があります。
ARES MechanicalはARES Commanderの2D/3D設計機能に機械製図の機能が加えられています。
レイヤー管理、寸法付きパーツの作成、複雑なエンティティをマウスのドラッグで選択できるパワートリム、感覚的に視点を変更できるビューナビゲータなど、設計者の目線に立った便利な機能を多数搭載しています。また、国内設計標準のJIS、国際標準のISO、ドイツ標準のDINなど、各国の縮尺基準に対応。ネジ、ボルトなどのツールライブラリ、機械図面に不可欠なBOM、バルーンなどの機械設計に不可欠な機能を搭載しています。
ANSI Inch、ANSI Metric、BSI、DIN、ISO、JISなどの国際規格に対応。図面についてあらかじめ定義したスタイル、レイヤー、フレーム、およびパーツライブラリに関する設定がアクティブになります。また、標準を定義せずプロジェクトを開始することもできます。既存の国際標準の複製や拡張として独自の標準をさらに定義することができます。
ボルトおよびネジ、ネジ、ナット、ピン、ワッシャ、穴および穴番号など、すぐに使用できる機械部品ライブラリを搭載。これらのスマートエンティティは、設計をスピードアップと標準準拠の確認に役立ちます。Toolboxリボンには、表面や溶接の記号、吹き出しおよび部品表（BOM）および改訂表などの他の機械的な機能が含まれています。

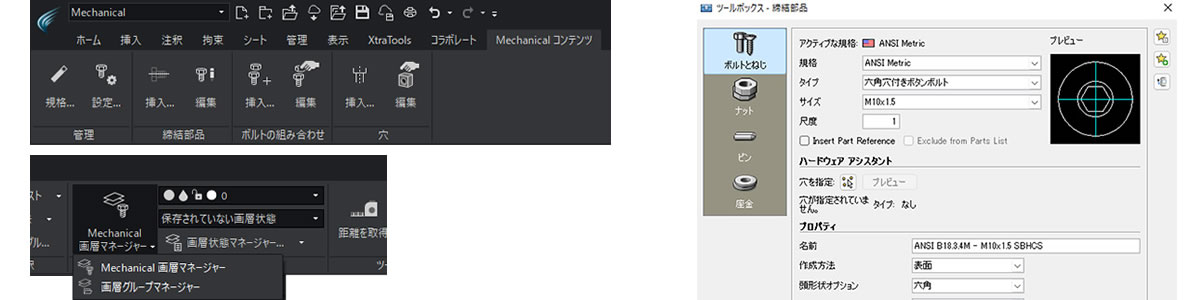

すばやく機械設計に最適化された機能を使うことができる専用リボン「デザイナー・プレーナーリボン」を搭載。このリボンのツールボックスタブには、部品ライブラリ、穴、ねじ接続、BOM（部品表）、記号、改定表などのほとんどの機械的な機能があります。
選択した標準と使用するエンティティに基づいて、自動的にレイヤーを図面として作成します。機械エンティティは標準値に要求される特定のレイヤー上でグループ化されます。これにより時間の節約と図面スタイルを統一を図れます。さらにレイヤー設定をカスタマイズして、ニーズに合わせた設定を保存できます。
構成ラインは垂直、水平または定義された角度を維持でき、必要に応じてオン・オフを切り替えることができます。選択も簡単で、パワートリム機能と組み合わせることで設計効率を向上することができます。
長方形を描くと自動的に寸法が追加されるスマートな寸法付き長方形などがあります。
機械設計で慣習的に使用される多くのハッチパターンが用意されています。これらのハッチングパターンを使うことにより、図面の標準化、材質定義が容易になります。また、カスタマイズすることもできます。
マウスを動かしパスを記述するだけで複数のエンティティを一度に切り取れます。Shiftキーを押しながらPower Trim機能を使用してエンティティを拡張することもできます。
| OS |
|
|---|---|
| CPU |
【推奨】 Intel Core i5 プロセッサー または AMD Athlon/Phenom X4 プロセッサー以上 【最低】 Intel Core 2 Duo または AMD Athlon x2 Dual-Core |
| メモリ |
【推奨】 16GB以上 【最低】 4GB |
| ハードディスク |
5GB以上の空き容量 |
| グラフィックス |
【推奨】 OpenGL 3.2をサポートした3Dグラフィックスカード またはそれ以上 【最低】 OpenGL 1.4をサポートした3Dグラフィックスカード |
| デイスプレイ解像度 |
【推奨】 フルHDモニター（1920x1080ピクセル）、または True Color 4Kディスプレイ（3840x2160ピクセル） 【最低】 1280x768ピクセル |
| その他 |
【推奨】 ホイールマウス、または3Dマウス 【最低】 マウス |
| 詳細 | 詳しくはメーカーホームページで動作環境をご確認ください。 |
導入をご検討される時によくあるご質問などをまとめましたのでご参考に してください。
